當前位置：主頁 > 產品中心 > 交流穩壓器 > 醫用穩壓器DR&CT&MRI >

prevnext

CT穩壓器|SBW-YL醫用穩壓器

CT專用穩壓器，SBW-YL系列醫療設備CT專用穩壓器，是根據醫療影像設備螺旋CT的工作特點及供電要求，為其定制的穩壓電源設備。系統控制采用32位處理器，數字濾波與EMI雙重凈化穩壓，同時根據國內外CT設備不同電壓要求，輸出電壓可設定400V&380V等。廣泛適用于西門子（Emotion等系列）、GE（Optima等系列）、飛利浦(Brilliance、MX16等系列)、日立（Supria、ECLOS）、東芝(Aquilion16等)、東軟(NeuViz)、聯影(uCT)、康達（Apsaras）、安科(ANATOM)等國內外品牌螺旋掃描CT，為各大醫院的CT設備供電保駕護航。

訂購熱線：021-52218798

產品應用&功能特點 | CHARACTERISTI

1、CT穩壓器主要用途：
我司根據醫療影像設備螺旋CT掃描的工作特點，綜合其高壓發生器、X線管、掃描機架、滑環的運行原理及特點，設計開發了適用于
螺旋CT掃描裝置的集穩壓濾波一體的CT專用穩壓器。適用于國內外各大品牌CT，如：西門子（Emotion等系列）、GE（Optima等系列）、
飛利浦(Brilliance、MX16等系列)、日立（Supria、ECLOS）、東芝(Aquilion16等)、東軟(NeuViz)、聯影(uCT)、康達（Apsaras）、
安科(ANATOM)等國內外品牌螺旋掃描CT，為各大醫院的CT設備供電保駕護航。

目前國內常用螺旋掃描CT品牌和型號對應的CT穩壓器容量選擇和配置如下：
飛利浦 Brilliance 16層配置 SBW-YL-150KVA CT專用穩壓器,應用案例->惠城區水口人民醫院（廣東）
飛利浦 Brilliance 64層配置 SBW-YL-200KVA CT專用穩壓器,應用案例->唐山豐南區中醫院（河北）
西門子 Emotion 16層配置 SBW-YL-150KVA CT專用穩壓器,應用案例->赤峰松山中蒙醫院（內蒙古）
西門子 Emotion 16層配置 SBW-YL-150KVA CT專用穩壓器,應用案例->羅源縣人民醫院（福建）
GE Optima 64排 128層配置 SBW-YL-150KVA CT專用穩壓器,應用案例->衡陽市中心醫院（湖南）
GE Optima 64排 128層配置 SBW-YL-150KVA CT專用穩壓器,應用案例->西安市長安區醫院（陜西）
聯影 uCT 32排配置SBW-YL-120KVA CT專用穩壓器,應用案例->鎮江黎明社區衛生服務中心(江蘇)
聯影 uCT 16排配置SBW-YL-120KVA CT專用穩壓器,應用案例->武穴大余衛生院(湖北)
安科 antomo16 配置 SBW-YL-150KVA CT穩壓器,應用案例->無錫安民康復醫院(江蘇)
康達 Apsaras 16 配置SBW-YL-120KVA CT專用穩壓器,應用案例->揚州美天健康體檢醫院
康達 Apsaras 32 配置SBW-YL-150KVA CT專用穩壓器,應用案例->鹽城康華瑞健康體檢醫院
東芝 Aquilion16 配置SBW-YL-150KVA CT專用穩壓器,應用案例->石柱縣人民醫院

2、CT穩壓器控制機制及原理：

DSP控制系統通過電壓互感器實時檢測輸出電壓信號，經過12位高速ADC每周期倍頻鎖相技術同步采樣128點，完成真有效值和FFT轉
換后，進入MCU控制中心，MCU根據預先存儲的設置參數控制伺服電機，電機通過傳動裝置調節變壓器電刷系統從而改變補償變壓器補償
電壓的大小，達到輸出電壓穩定的目的。

下圖詳細展示了CT穩壓器的控制機制及原理

3、CT穩壓器工作拓撲原理
下圖展示了CT穩壓器的工作原理單相解釋

調壓變壓器TVV的一次繞組接成Y形，連接在穩壓器的輸出端，二次繞組連接補償變壓器TB的一次繞組，而補償變壓器的二次繞組串聯在主回路中。
現以A相為例說明其穩壓工作原理 U_ao=U_ai+U_Ba 式中
U_ai=CT穩壓器A相輸入電壓
U_ao=CT穩壓器A相的輸出電壓
U_Ba=CT穩壓器A相的補償電壓
其工作原理是：當A相輸入電壓U_ai增加△U_ai時，補償電壓U_Ba也相應改變△U_Ba，且△U_Ba=- △U_ai使A相輸出電壓U_ao保持不變，同理B相、C相也相同。

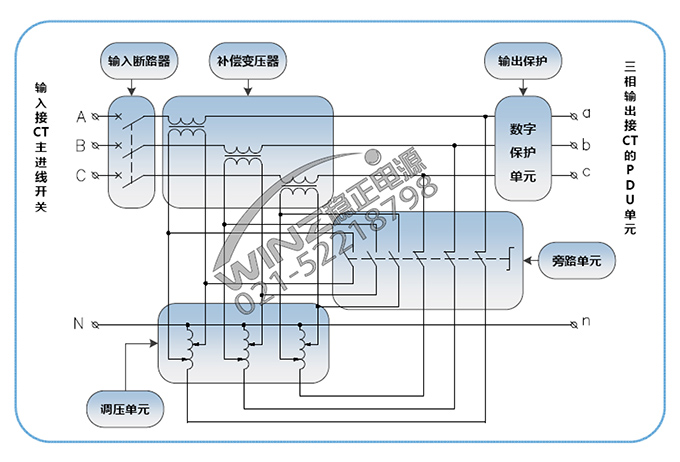

4、下圖詳細展示了CT穩壓器的三相主回路圖

產品型號參數 / PRODUCT PARAMETER

1、產品基本參數一覽表

容量范圍	三相容量 30~2500KVA ；單相容量：20~150KVA
輸入電壓	三相380Vac±20%；單相220Vac±20%；可定制±30% ±40%
輸出電壓	三相380Vac 單相220Vac；可根據客戶需求訂制輸出電壓，如200V 208V 400V
穩壓精度	1%~5%可調
頻率范圍	50Hz/60Hz
效率	98%（功率等級50KVA以上）
響應速度	≤0.04S
穩定速度	輸入電壓相對于額定值階躍變化10%時，穩定時間≤1.5S
絕緣電阻	≥2MΩ
絕緣強度	3000V 1分鐘無擊穿
波形畸變	輸出電壓波形與輸入電壓波形相比較，其相對諧波含量的增量不大于1%
通信功能	可選配RS232、RS485、GPRS接口，完成遙信遙測遙控功能
顯示功能	LCD高亮液晶顯示，能顯示輸入輸出電壓、輸出電流值、頻率、溫度及故障告警狀態指示等。HMI人機界面觸摸屏顯示（可選）
保護功能	具有延時輸出，過壓、欠壓、過載、短路、過熱、缺相、逆相等告警及保護功能，并在故障恢復后，能夠自動恢復穩壓供電。
工作溫度	-15℃+55℃
相對濕度	10%-90%(20℃±5℃)
海拔高度	＜2000m，超出標準海拔，根據GB6450《干式變壓器》中第3.2.3條和4.2條降額使用
防護等級	IP20，可定制IP45級以下防護等級
噪音	＜55dB
執行標準	YD/T 1074-2000《通信用交流穩壓器》 JB/T7620－1994《補償式交流穩壓器》

2、產品選型一覽表

型號	額定容量 KVA	頻率	輸入電壓（V）	輸出電壓（V）	輸出電流（A）	外形尺寸寬深高	柜數
SBW-YL-30	30	50/60	304-456	380	46	8005401270	單柜
SBW-YL-50	50	50/60	304-456	380	76	8001270540
SBW-YL-80	80	50/60	304-456	380	121	8001270540
SBW-YL-100	100	50/60	304-456	380	152	8501390620
SBW-YL-120	120	50/60	304-456	380	182	8501390620
SBW-YL-150	150	50/60	304-456	380	227	10008001600
SBW-YL-180	180	50/60	304-456	380	273	10008001600
SBW-YL-200	200	50/60	304-456	380	304	10008001600
SBW-YL-225	225	50/60	304-456	380	341	11008001900
SBW-YL-250	250	50/60	304-456	380	380	11008001900
SBW-YL-300	300	50/60	304-456	380	456	11008001900
SBW-YL-320	320	50/60	304-456	380	486	11008001900

產品優勢 / PRODUCT ADVAN

針對醫療影像設備螺旋掃描CT的不斷升級更新，CT專用穩壓器也在推陳出新，適應CT設備的升級。
1、穩定的數字控制系統：
1.1 CT專用穩壓器SBW-YL系列全系統采用當前最新32位DSP數字控制系統，主頻高達168Mh；內置硬件乘法器，單周期（1/168000000秒）完成32位乘法運算，
最短時間（20ms一個電壓周期）準確捕捉電壓變化，并響應穩壓。
1.2 內置9路24位同步ADC模數轉換系統，對三相輸入和輸出電壓及三相電流進行真有效值計算，采樣精度高，測量電參數準確，保證了穩壓器的高精度和高速響應，CT穩壓器的輸出電壓精度高達±1%。
2、敏捷的智能顯示系統：
CT專用穩壓器得益于DSP全數字系統升級，其LCD液晶顯示界面與控制系統完美融合；
2.1、顯示信息豐富：7寸LCD液晶顯示屏幕，將控制系統采集的CT穩壓器三相輸入電壓、三相輸出電壓，三相輸出電流、CT穩壓器故障狀態（過壓、欠壓、過流、相序）、CT穩壓器工作狀態（統調、分調、手動、自動）等重要信息全屏展示
2.2、參數可設定：CT穩壓器可以根據現場不同國家和品牌CT設備，設定適配電壓，其設置值（380~410V）可設定，單臺CT穩壓器通過設定參數可滿足所有類型CT計算機X線斷層掃描裝置的需要；同時，根據其現場線路長短，可設定線損補償；對于系統內置的其他保護參數（過壓值、過流值、欠壓值），用戶參數（穩壓精度、相序保護、啟動時間）均可靈活設置。
2.3、故障記錄保存：得益于CT穩壓器數字控制系統龐大的存儲容量，當CT穩壓器發生任何故障時，該狀態直觀顯示在LCD屏幕；其最近10次的故障記錄保存在系統存儲器，可以讀取分析，快速定位故障點，排除故障，確保CT穩壓器的正常運行。
2.4、高安全性，區別于過往顯示系統（需要直接連接380V強電至顯示器和門板）具有的誤操作和檢修觸電隱患，全新顯示系統為5V供電采樣，屬于人體直接接觸的安全電壓，查看和更換系統更加安全。
3、完善的通訊接口系統：
CT專用穩壓器，標配RS-485通訊接口，內置Modubs-RTU通訊協議，滿足CT穩壓器的聯網需要；選配GPRS(4G)-DTU模塊，可以方便與物聯網、以太網局域網組網，實現PC服務器、手機APP、DCS控制中心遠程三遙（遙信、遙測、遙控）。
4、結構化操作面板設計：
CT專用穩壓器使用結構化封閉設計，強弱電上下分離，有效隔離控制干擾；主回路、補償變壓器、調壓器及連接電纜與操作面板封閉防護，CT穩壓器連接完進出線
電纜后，蓋上絕緣端子蓋板，所有操作界面無220V/380V強電系統外漏，有效保證用戶操作安全；
