一、SJZ電壓自動分級補償裝置主要應用場合
石化能源項目照明段、火力發電廠熱電廠照明段、光伏系統地面站、風電場、鋼廠照明段、商業廣場、盤廠成套公司等
解決其自備電廠和供電端電壓過高，損壞后端工藝控制和照明系統，加裝電壓自動分級補償裝置后，輸入電壓過高時候
，電壓自動分級補償裝置降低電壓到最佳運行環境，節能降耗，延長高壓鈉燈、DCS等照明和控制系統的工作壽命，輸
入過低時候：電壓自動分級補償裝置提高電壓，保證照明的照度和設備穩定運行，保障重大設施的穩定運行。
二、電壓自動分級補償裝置的工作原理
當輸入電壓波動或者負載變化時，由DSP(數字信號處理器)進行RMS和FFT運算后，根據預置參數控制電力電子開關的通斷邏
輯來改變補償電壓的大小和相位，實現輸出穩壓的目的。具有可靠的穩壓和快速瞬間響應功能（響應時間≤20ms）；具備精度
高、無火花、無觸點、無機械傳動、免維護、抗干擾、壽命長、高效節能、調節快速、三相自動平衡、故障診斷、延時、過壓
、欠壓報警等保護功能。
1、下圖詳細描述了電壓自動分級補償裝置的工作機制和控制原理
2、下圖詳細描述了電壓自動分級補償裝置的系統拓?fù)鋱D

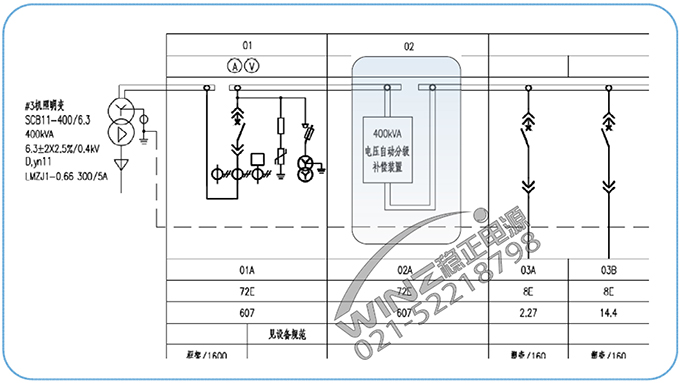

3、下圖詳細描述了電壓自動分級補償裝置在應用中的一次圖

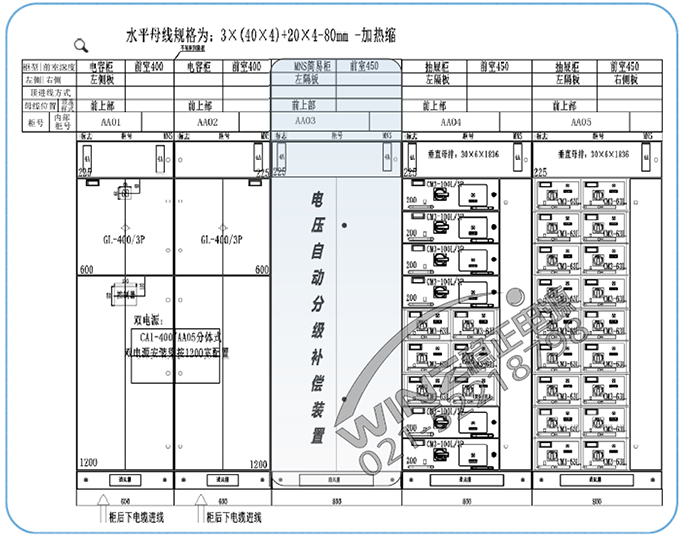

4、下圖詳細描述了電壓自動分級補償裝置的在現場的應用圖
SJZ電壓自動分級補償裝置的產品優勢：
? 輸出精度高：穩壓精度1~5%可調；采用高精度12位ADC，進行RMS真有效值與FFT運算。
? 響應速度快：響應時間小于等于0.02S；控制系統選用高速32位ARM CortexM4-168 MHz微處理器。

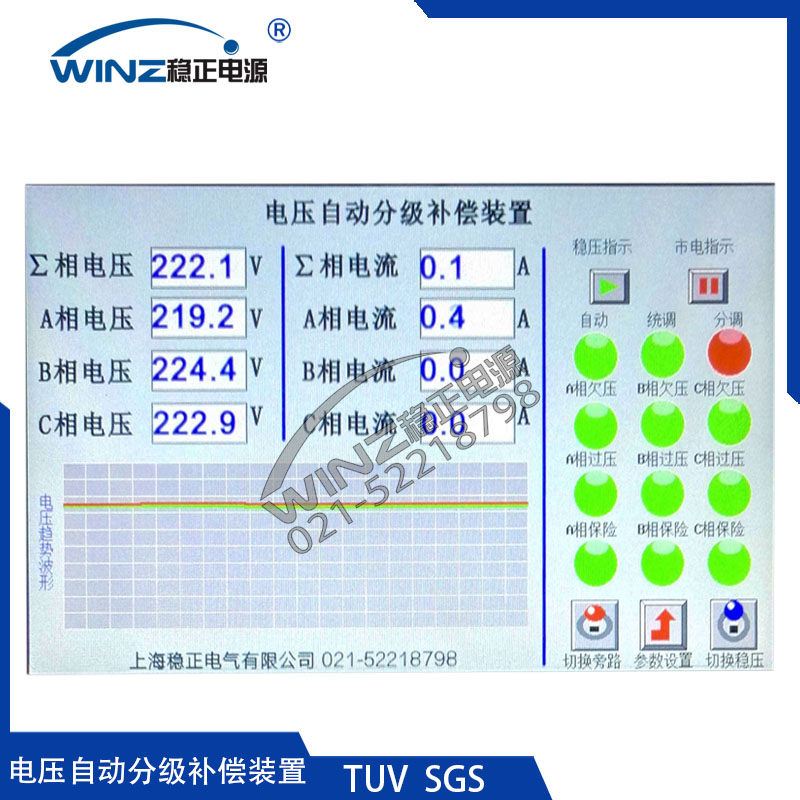

? 顯示參數多：輸入、輸出電壓電流等電參數，觸摸按鍵可設定；采用高亮LCD液晶顯或選配HMI人機界面觸摸屏顯示。
? 抗干擾性強：控制系統采數字化處理自動穩壓、啟動延時、故障解除自動恢復功能，全程無人值守。
? 負載類型廣：適應感性、容性、阻性全部負載。
? 保護功能全：具備過壓、欠壓、過載、短路、過熱、缺相等保護功能。
? 穩壓范圍寬：標配±20%，可定制±30%~±50%范圍。
? 整機效率高：穩壓器效率≥98%。
? 控制技術穩：先進的PID模糊控制技術，系統穩定好。
? 輸出波形佳：輸出電壓波形無畸變，無諧波。
? 選用材質優：0.35mm高導磁低損耗涂層矽鋼片，1600V耐壓可控硅單元。
? 自控程度高：系統全自動穩壓、啟動延時、故障解除自動恢復功能。
? 負載容量大：穩壓器容量從1KVA~1600KVA可選。
? 通信功能全：RS485+RS232+GRPS三種通信方式可選，符合Modbus-RTU協議，實現遙信遙測遙控三遙功能。
? 凈化能力強：在穩壓器輸入端配置高通流量浪涌抑制器，解決雷電感應和干擾脈沖尖峰對設備的沖擊。
? 安全性能高：系統輸入輸出端口光耦隔離控制，實現強弱電控制電氣隔離，安全高效。
